Servernetzteil umbau zum Ladenetzteil Teil 3 Temp. gesteuerter Lüfter

Als aller erstes sollt ihr wissen ich bin gelernter Mechatroniker im Bereich Automatiesierung, und weiß was ich hier tu.Dazu habe ich auch die Nötigen Messgeräte um Fehlerquellen vor inbetriebnahme auffliegen zu lassen.

[color=#ff0000]Dieser Umbau sollte nur von Fachkräften durchgeführt werden und ist keine Garantie der Funktion und Sicherheit.
Achtung bei 230V besteht Lebensgefahr
Daher bitte ich euch wenn ihr euch nicht Sicher seit das ihr das könnt lasst es, ein Leben ist Wichtiger als ein Netzteil[/color]

So nun aber zum NT.

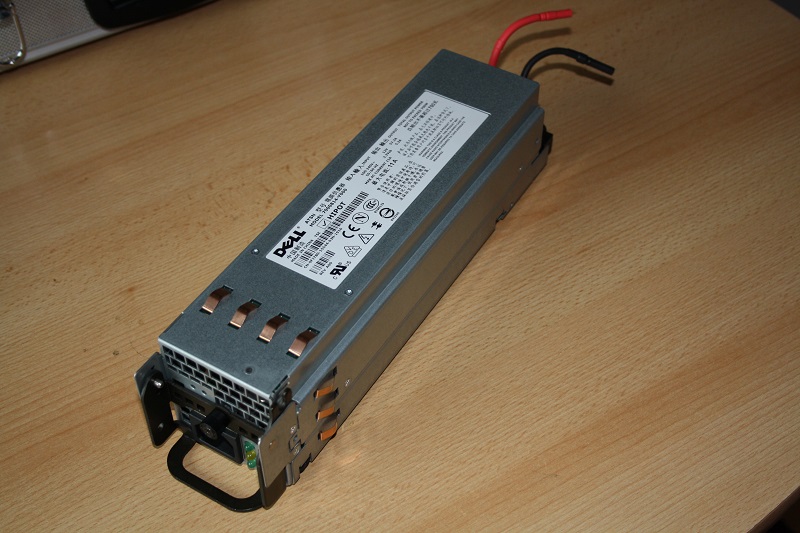

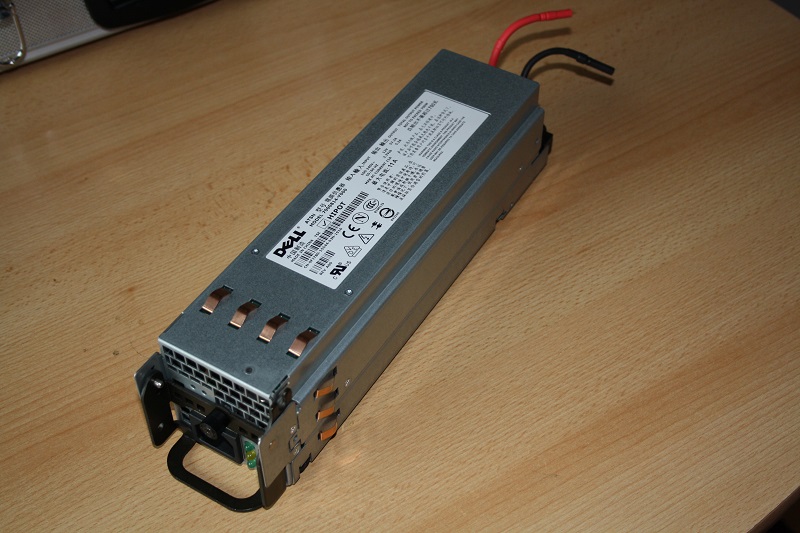

Ich habe ein Server NT gewählt, da es nicht wie PC NT eine 5V und 3,3V Leitung hat die Belegt werden muss.
Desweiteren sind Servernetzteile Qualitativ Hochwertiger und liefer wesentlich mehr Strom.
Bezugsquellen für dieses Netzteil bekommt ihr via PN von mir.

Mann kan noch mit Kleinen änderungen am NT die Spannung Hochregeln auf ca 12,5V dannach kommt die OVP (Over Voltage Protection)

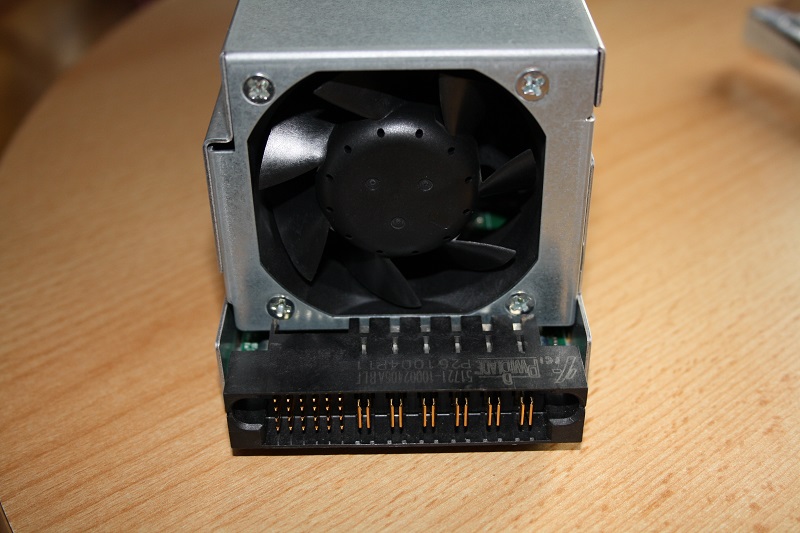

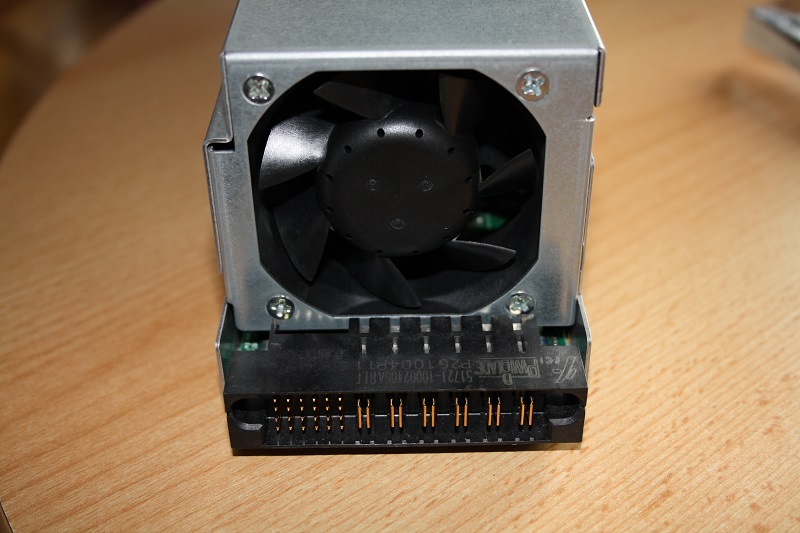

Auch kann man die Lüftergeschwindigkeit Regeln in 2 Stufen:
- Voll
- Medium

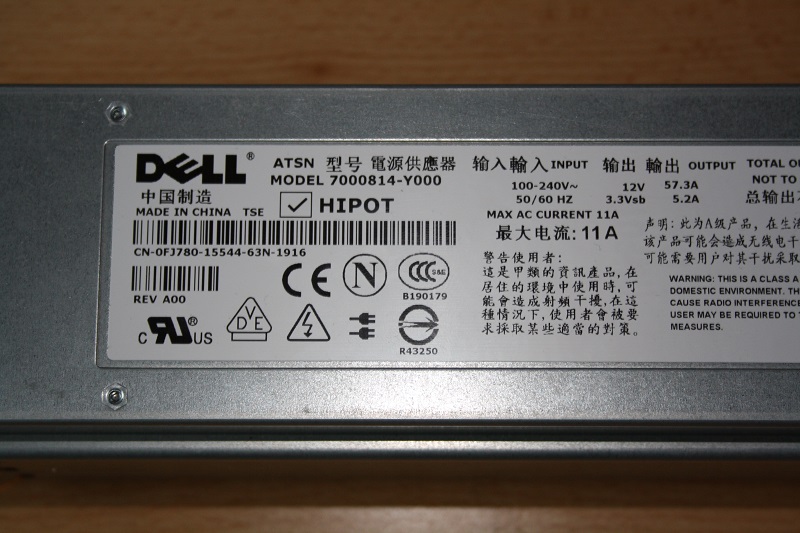

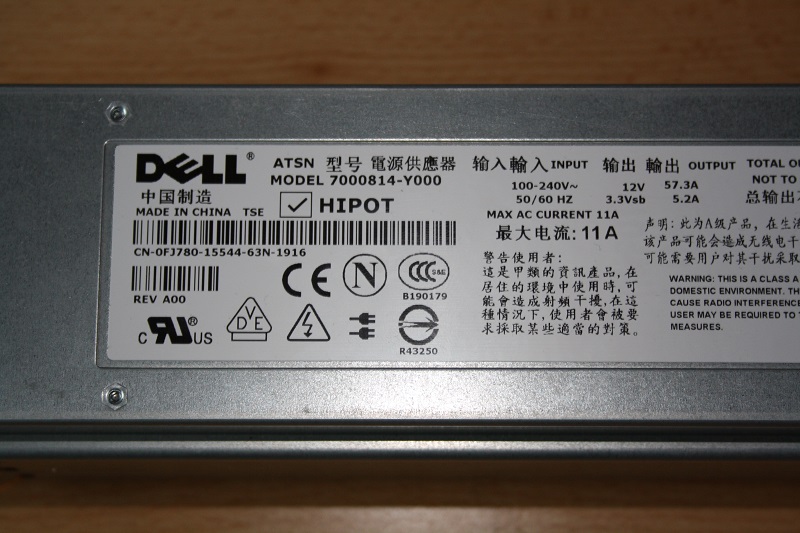

12V 57,3A

Es fehlt noch ein Lüftergitter, das ist aber Bestellt

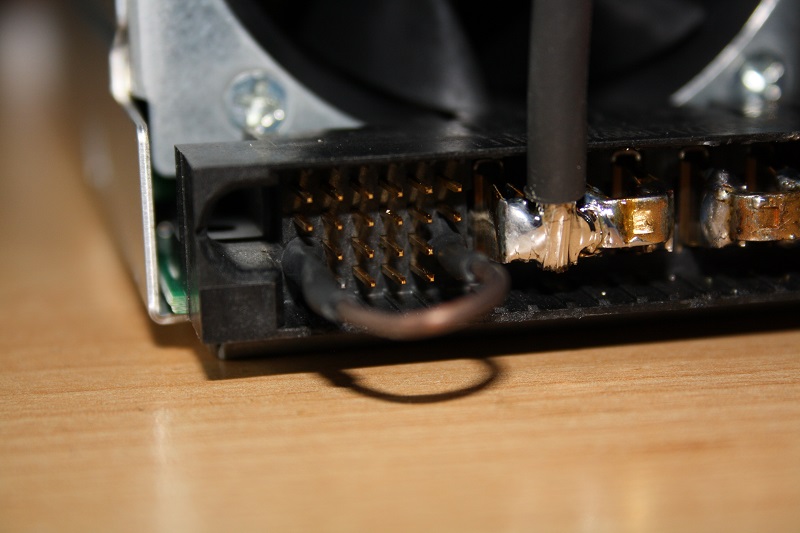

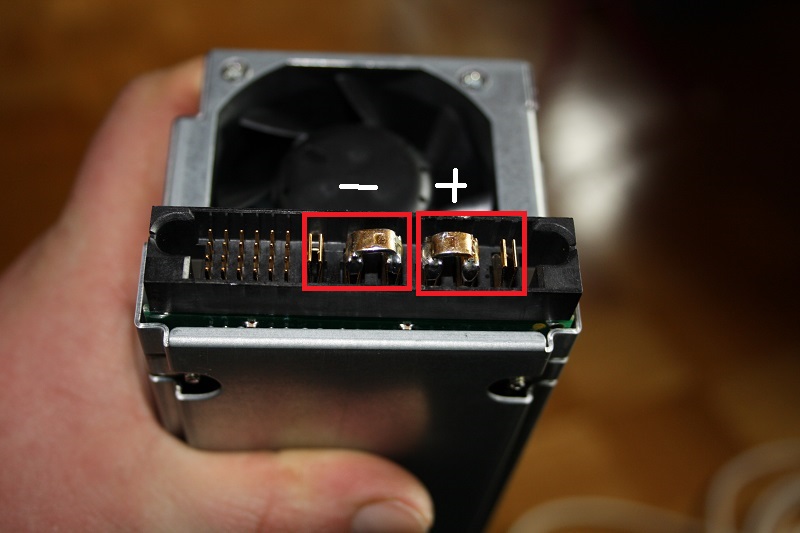

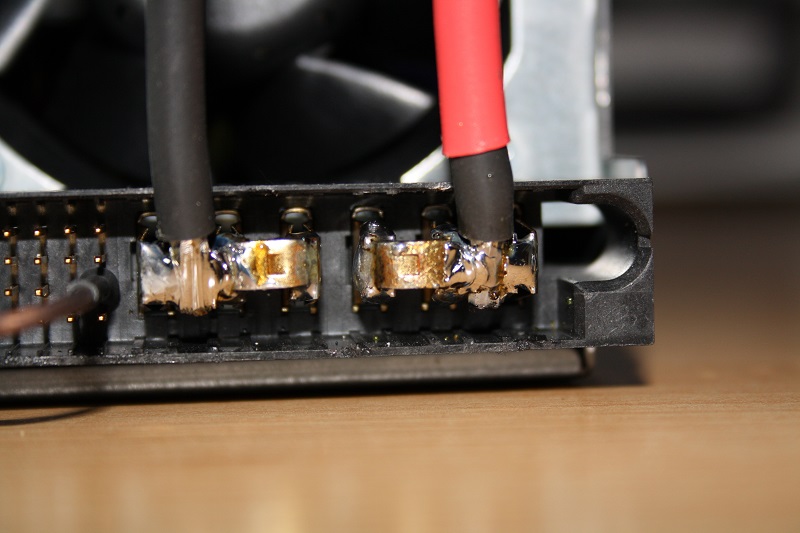

Als Erstes Brücke ich die Strom Abgänge mit Massiv vergoldeten Brücken

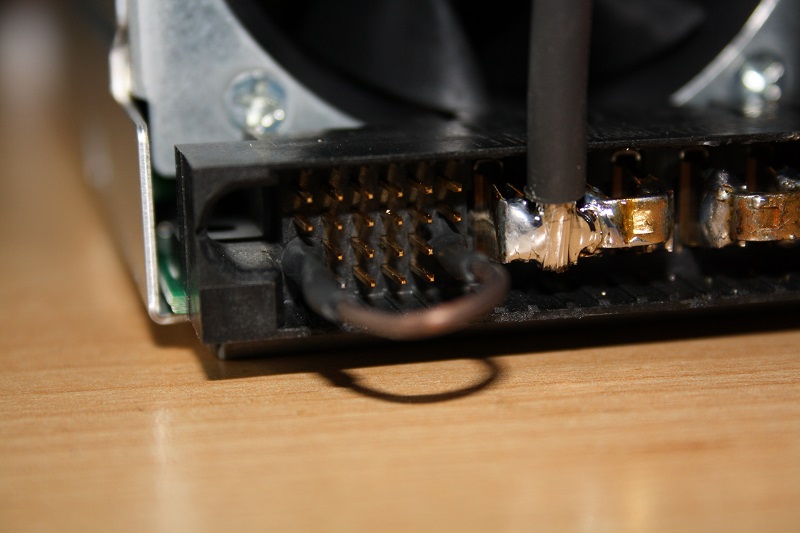

Dannach werden die Pins gebrückt um das NT zu starten

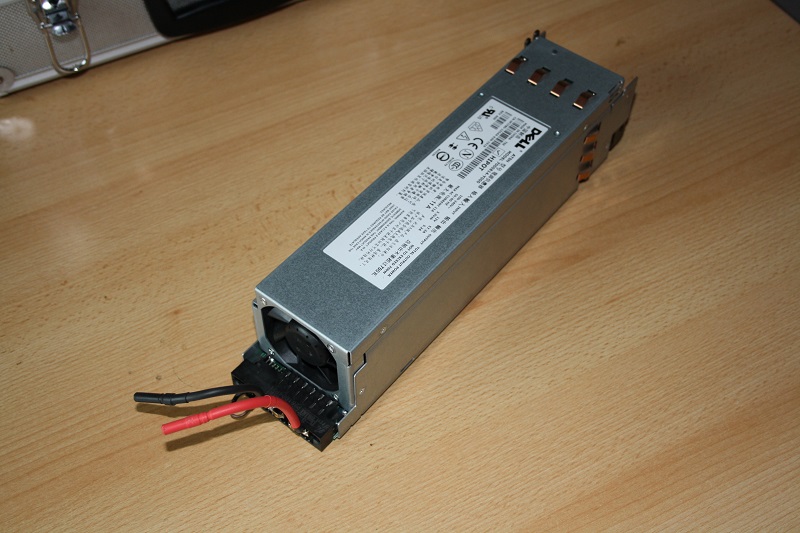

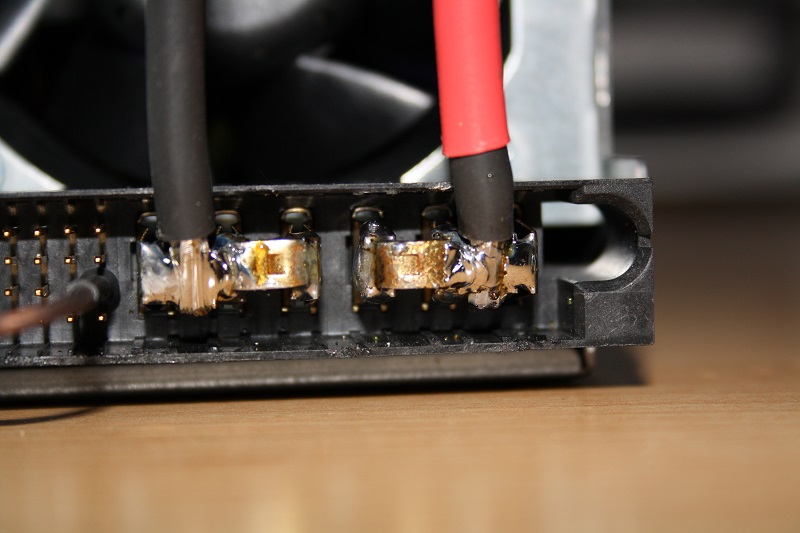

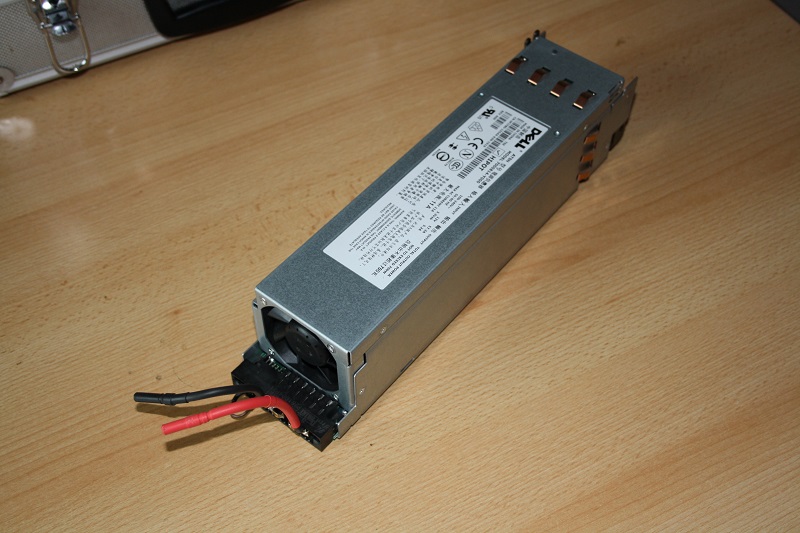

Anschließend noch 2 Kabel für das Ladegerät Anlöten mit 4mm Goldkontaktsteckern.

grüßle dani

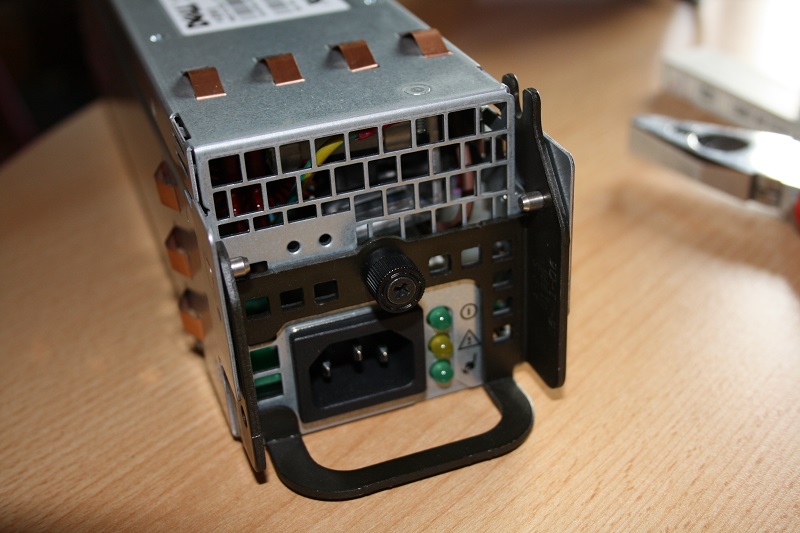

Und noch 3 Bilder

grüßle dani

Ja alleine das Gebastel mit lampe etc wollte ich nicht.

Umbauen muss man es nicht da es einfach keine 5V leistung gibt.
Bei Diesem Server NT muss man nicht einmal das Gehäuse öffnen.

und ich benötige für mein Dual lader bis zu 33A Rechnerisch auf die Maximale Ladeleistung.
Macht bei einem Wirkungsgrad von ca 90% 36,3A Stromaufnahme.

Car Hifi Endstufen sind sowieso nicht geeignet für Home Hifi, das habe ich mir mal angeschaut.

Was ist das für seltsames zeugs auf dem Sub?
Sieht ekelhaft aus

Im Step 2 werde ich dann noch Buchsen einbauen, um von den Angelöteten kabeln weg zu kommen.
Diese sind nur drann weil ich grad keinen Akkuschrauber zur Hand hab um diese ein zu bauen.

grüßle dani

Ich hab das SKYRC B6 Duo 400W das hat eine eingangsspannung von 11-18V daher kann ich nichts mit 24V Anfangen.

Grüßle dani

Können ja aber das B6 Liefert ja Maximal 50W von daher kaum realistisch.

Aber vll etwas beim Thema bleiben.

@ Colagesöff die einfach Formel lautet P(Leistung in W) =U (Spannung in V) x I (Strom in A)

grüßle dani

Heute kommt noch das Update mit den Buchsen + Evtl noch die 2 Stufige Lüftersteuerung

Wie ich die Spannung Hochdrehe muss ich noch schauen, was ich an Material da hab.

grüßle dani

So weiter gehts:

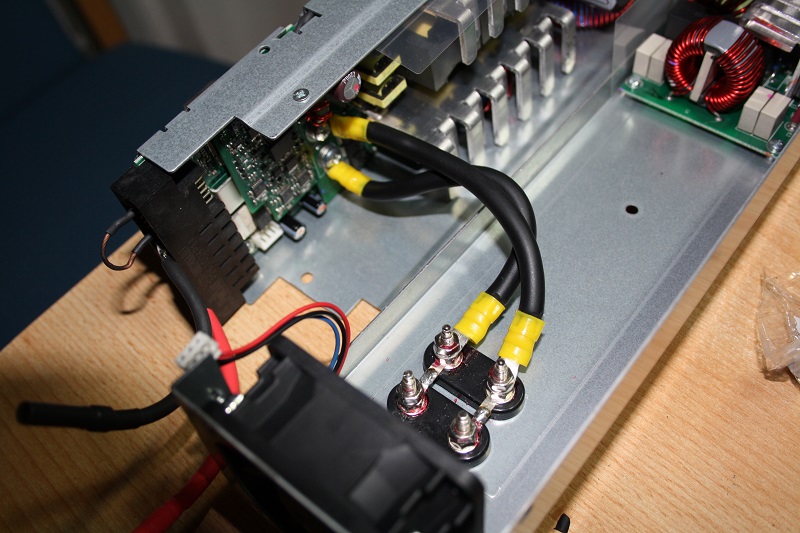

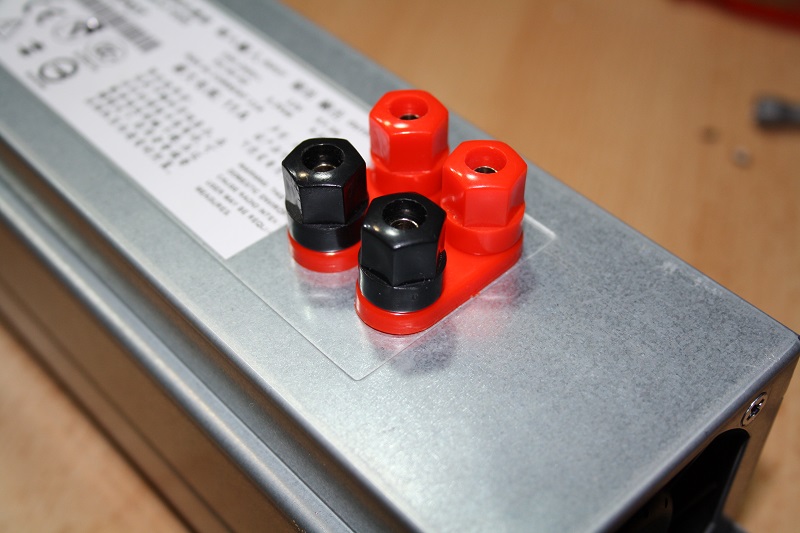

Einbau der Ladebuchsen ins Gehäuse

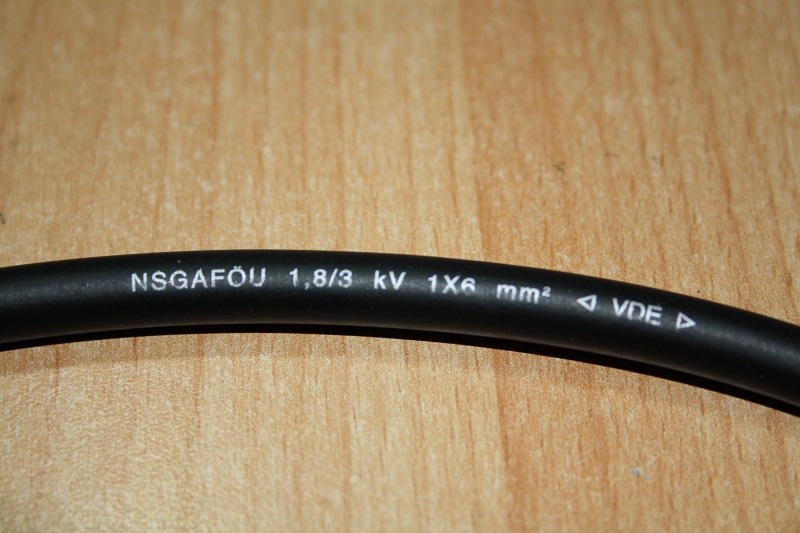

Verwendete Litze ist 6mm² Kurzschlussfest Bezeichnung NSGAFÖU 1,8/3 KV 1x6mm² <-VDE->

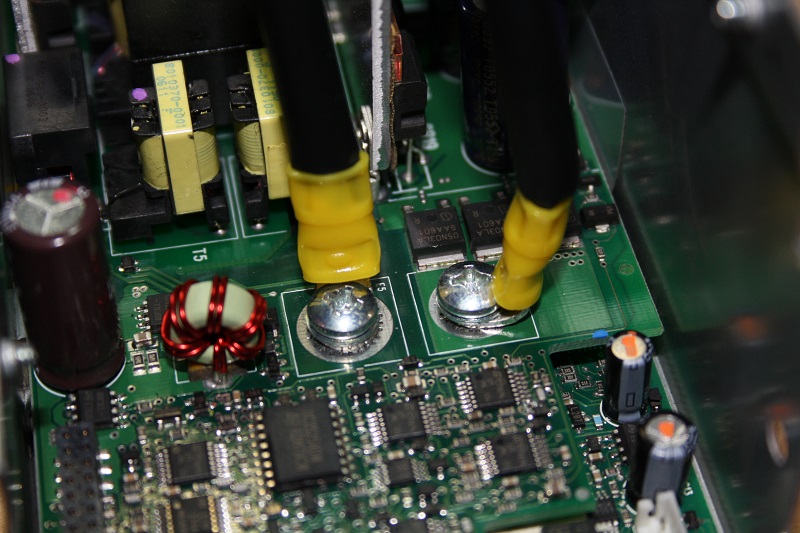

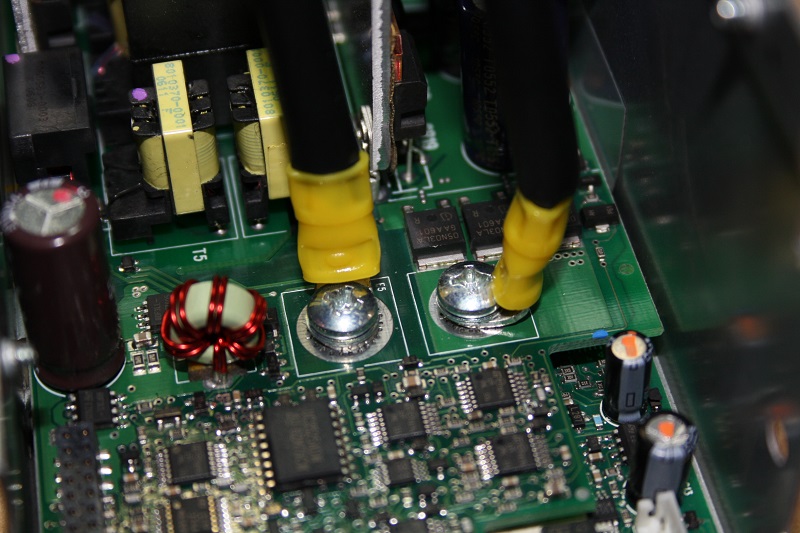

Anschluss der buchsen von der Platine aus

Diese 2 Schrauben sind die Verbindung der Stromschinen auf der Platine

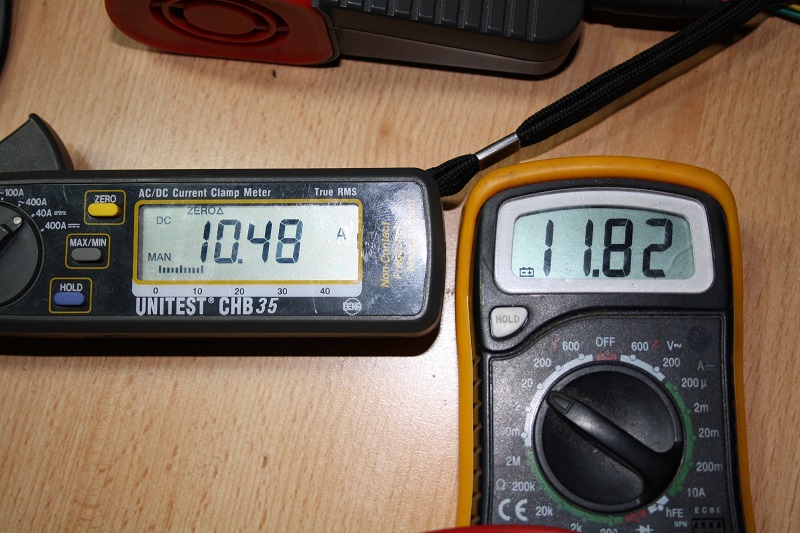

Spannung Lastlos 11,84V

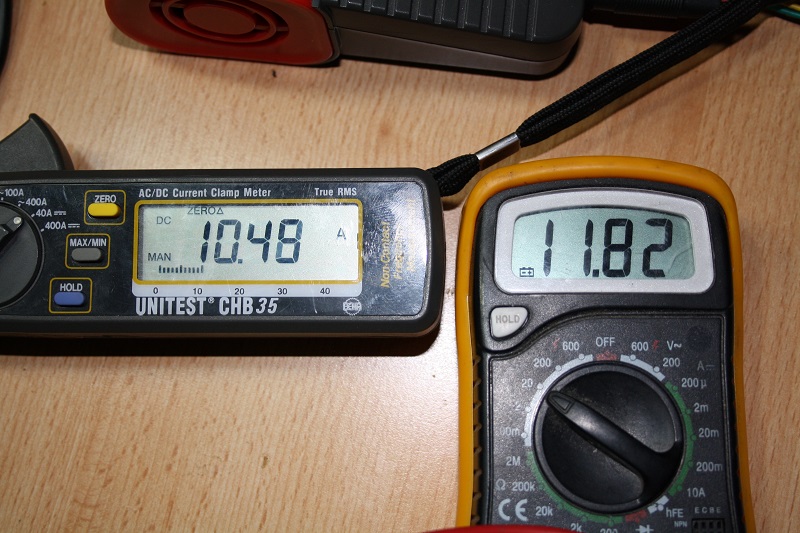

Spannung unter 10,48A Last ist 11,82V

grüßle dani

Zitat von Patrick

Hast du schon etwas gefunden, um die Spannung hoch zu nehmen? Bisher klasse Beschreibung. Do soll meins kommen.

Ja da hab ich schon etwas, muss aber erst noch morgen bei uns in der Elektronik vorbei schauen und ein paar Bauteile holen.

@Cola

Hab das NT mit 10,48A Belastet

grüßle dani
