Entwurf für neuen Crawler made by Knuff - - - ein neuer Rahmen ist in Arbeit

Hi,

also ich mustte das Projekt Schneeräumer leider abbrechen.Und zwar aus folgenden Gründen:
1. Zu wenig Schnee bei uns(Es hätte sich in diesem Jahr nur zwei mal gelohnt den Schneeräumer rauszuholen,eindeutig zu viel Arbeit und zu langwierig um früh noch schnell vor der Arbeit zu räumen)
2. Viel zu großer Wendekreis.Selbst der Umbau auf Hechlenkung hat nicht viel geholfen
3. Der Schnee hat sich immer in die Bürste "reingeklebt".War dann nach nur 1m alles zugeschmiert

War trotzdem ein interessanter Zeitvertreib.

Jetzt bin ich z.Z. wieder drüber nen neuen Rahmen zu baun.Wieder ein Tuber.Hoffe ich werd bis zum SC09 fertig und kann da dann mitfahren

MfG
Knuff

Also fahrtechnisch ist der Rahmen echt spitze.Aber ich will versuchen den neuen Rahmen optisch besser hin zu bekommen.Den alten Rahmen hab ich ja gebaut ohne die Anbaumaße der Links usw zu wissen,vlt. kann ich da jetzt auch noch was verbessern damit er noch besser fährt.

Vlt kann ich heute am späten Nachmittag schon die ersten Bilder reinstellen

MfG
Knuff

Hi Leuts

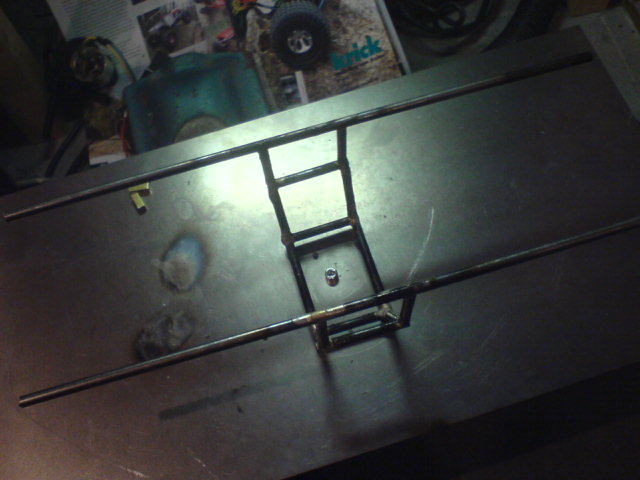

Wie versprochen hier die ersten Bilder von dem neuen Rahmen.Da ich nach der besten/schnellsten Möglichkeit gesucht habe die Rohre an der Stirnseite zum verlöten rund zu bekommen(ich bin dann doch wieder beim feilen gelandet),bin ich nicht all zu weit gekommen

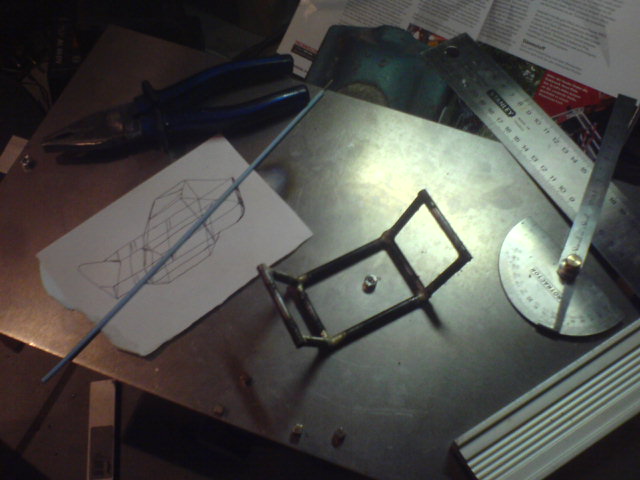

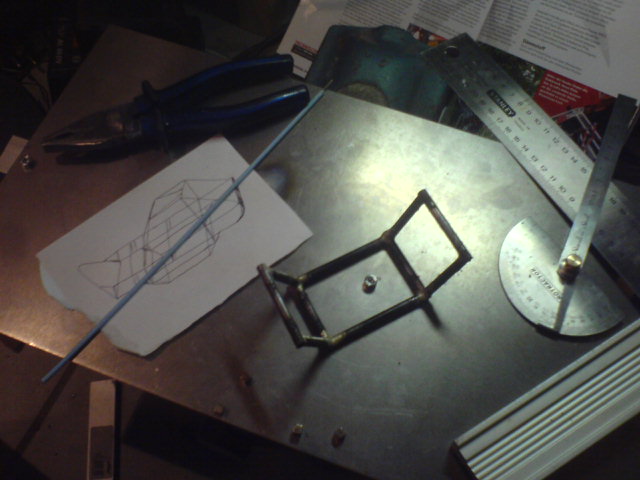

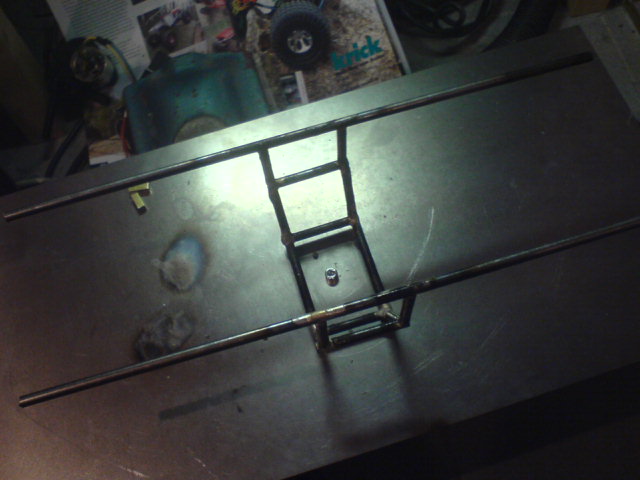

Auf dem ersten Bild sieht man meinen "Arbeitsplatz" zum löten.Hab mir ein Stahlblech zum drauf arbeiten gekauft um die Einzelteile mit Magneten fixieren zu können

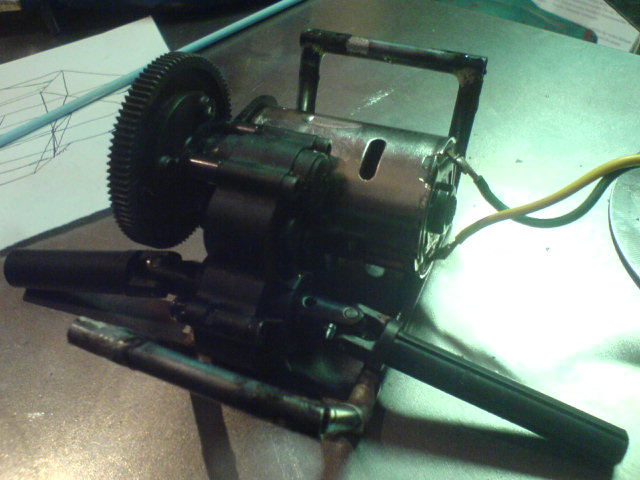

und hier mal mit Getriebe

MfG
Knuff

Also falls bei dir hinten links auf der Zeichnung ist,dann ist hinten vorne.Und der Knick vorne dran(links auf der Zeichnung) ist eig dafür gedacht, die Chance sich nach vorne zu überschlagen zu minimieren.Dafür gibt es bestimmt einen Namen,der mir aber gerade nicht einfällt.

MfG
Knuff

Und weiter gehts...

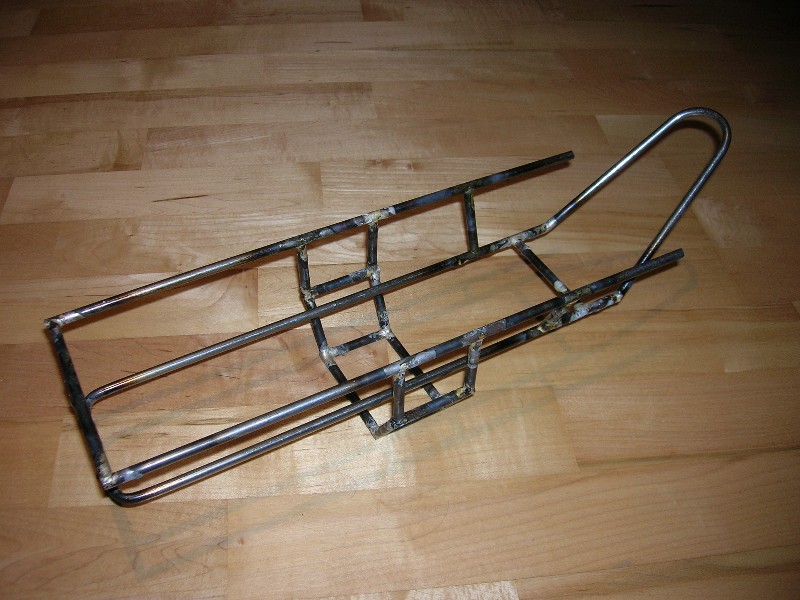

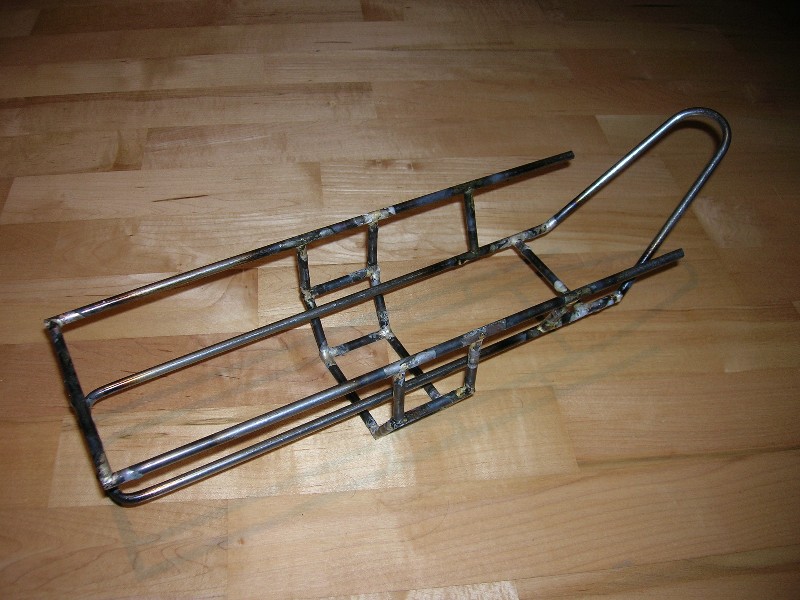

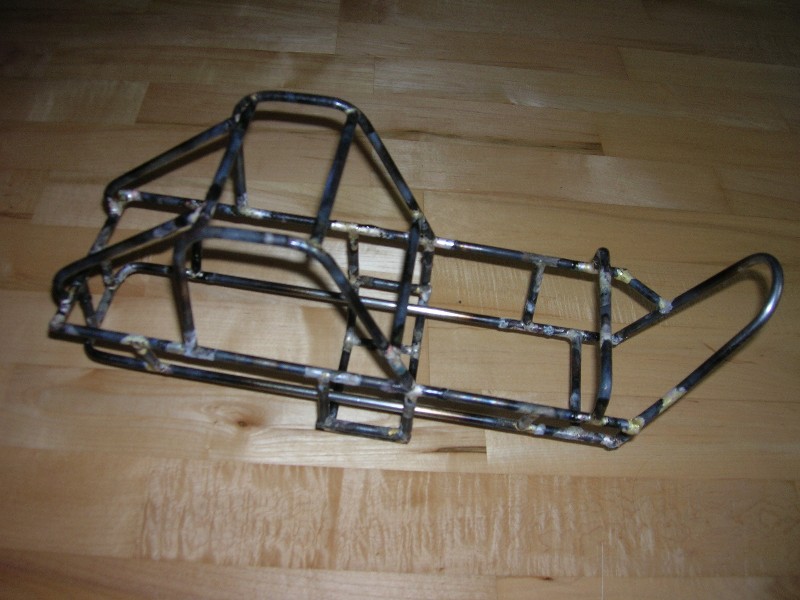

wieder ein kleinse Stück weiter gekommen

MfG
Knuff

Hi,

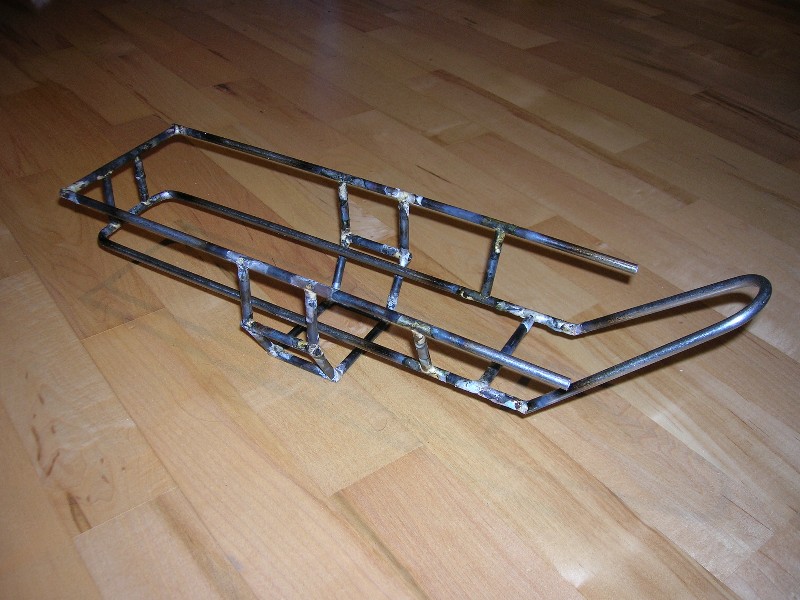

bin heutte wieder ein Stück weiter gekommen

Bin am überlegen den Winkel vom "Antiüberschlagsdingens" etwas steiler zu machen

MfG
Knuff

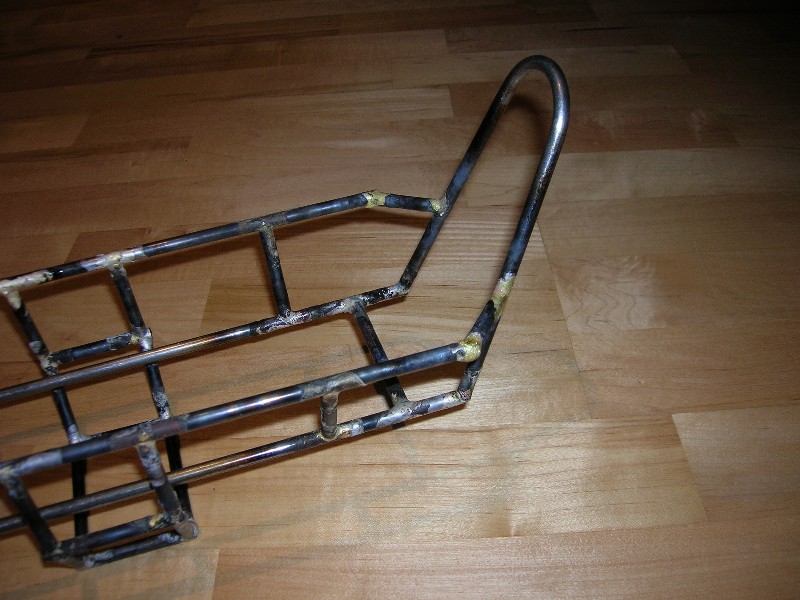

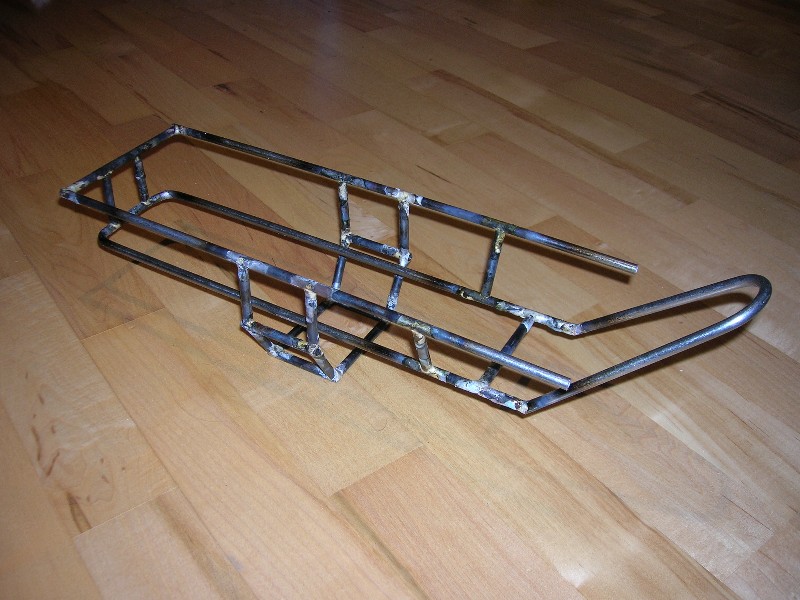

Heute hab ich den Winkel vom Antiüberschlagsdingens verändert und noch die zwei Verstrebungen angebracht.Mehr habe ich heute leider nicht geschafft,da ich noch neues Material einkaufen musste

Doggy: Deine Vergleichsbilder kommen heute auch noch

MfG
Knuff

EDIT: Hier also noch die Bilder für Doggy

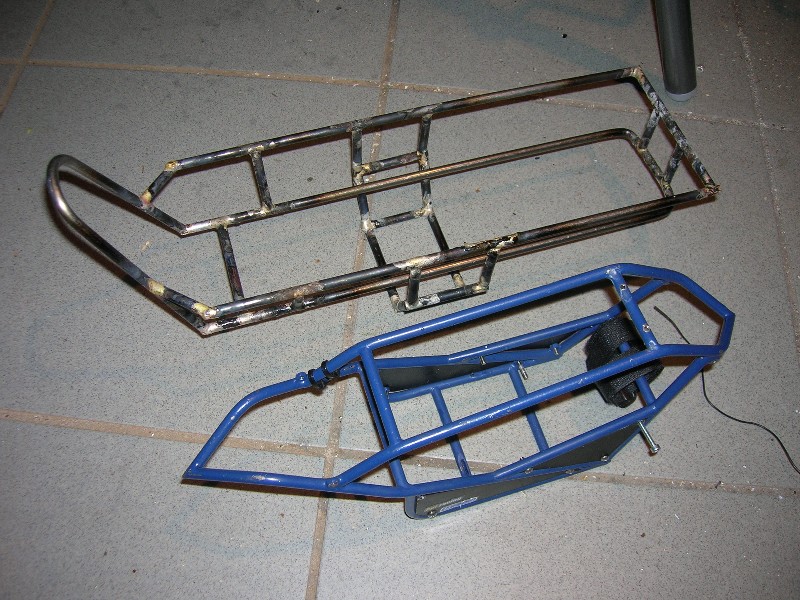

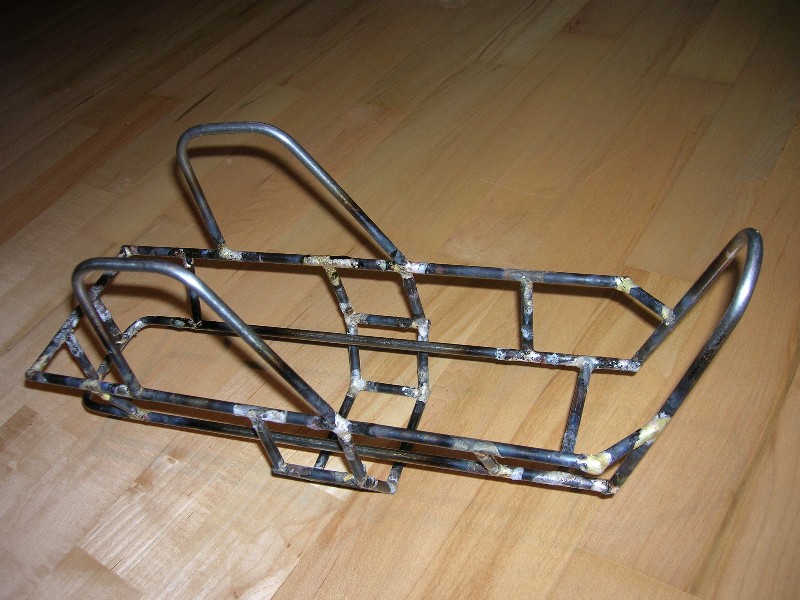

Als erstes im Vergleich zum alten Rahmen

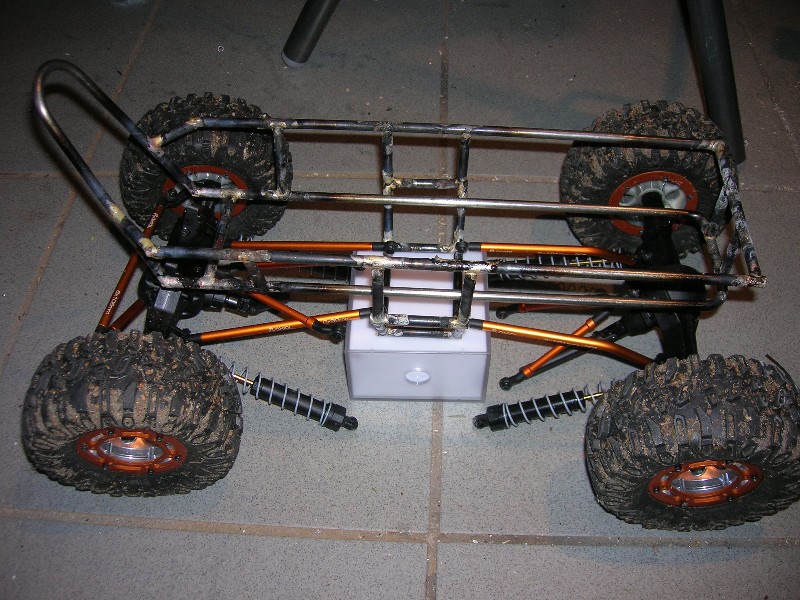

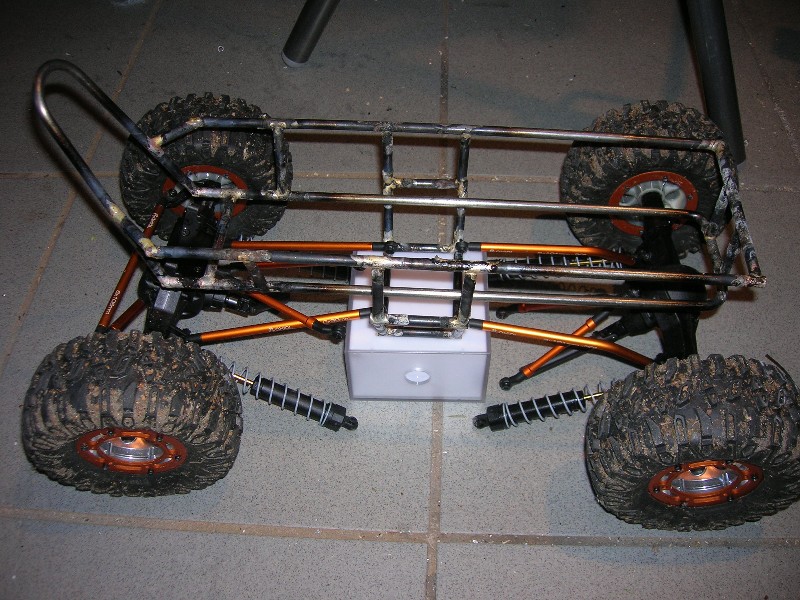

Und noch mit Reifen

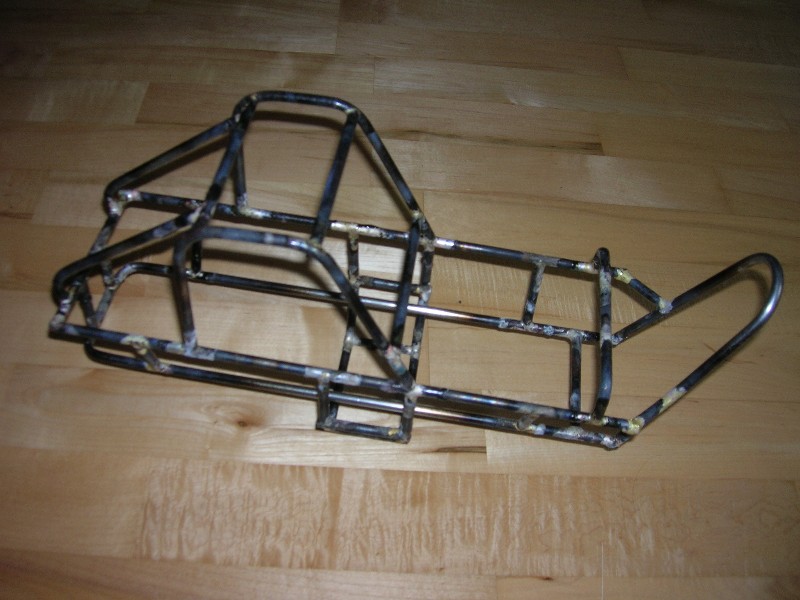

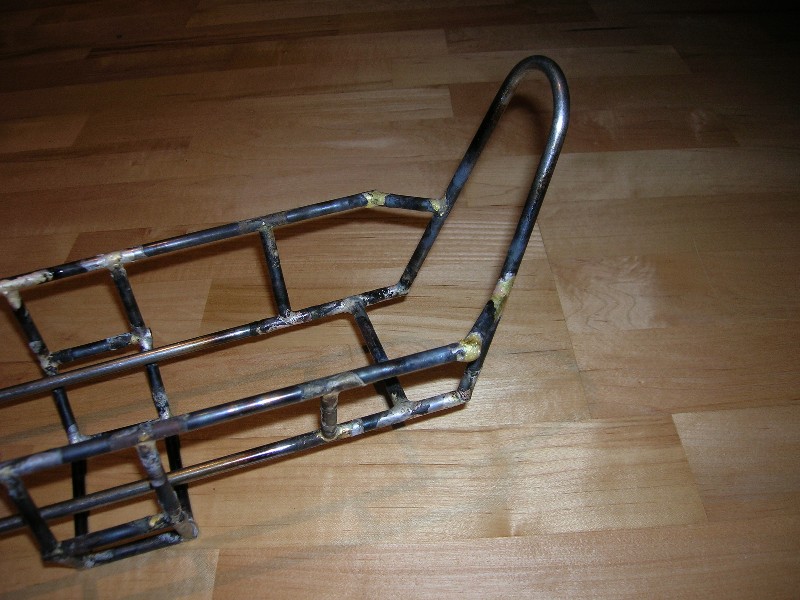

So langsam aber sicher kann man erkennen was es wird

MfG
Knuff

@ FG Chris:

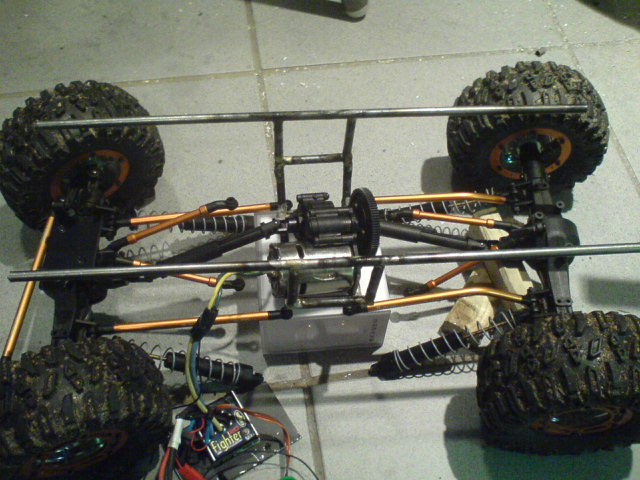

Auf dem Bild mit den Achsen wollte ich nur die Proportionen des Rahmens und den ca. Radstand zeigen.Falls du noch Fragen zur Montage der Achsen am Rahmen hast immer her damit.

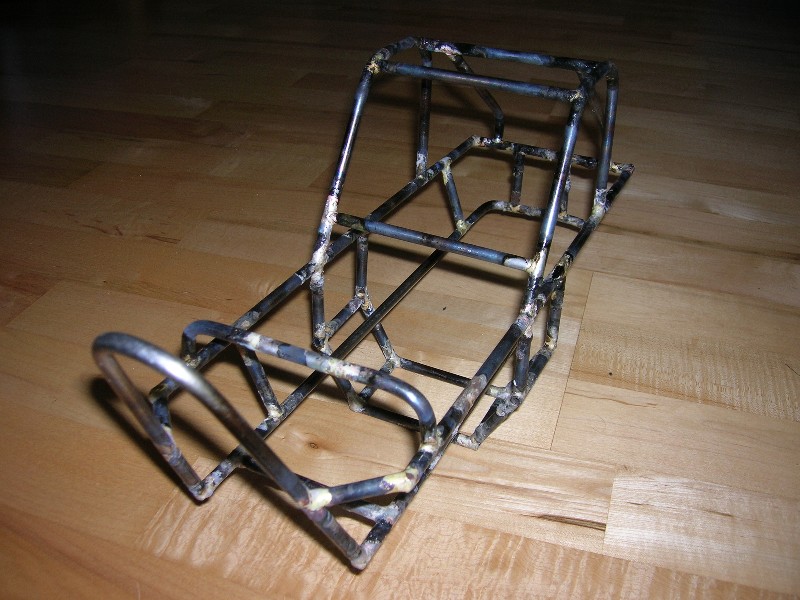

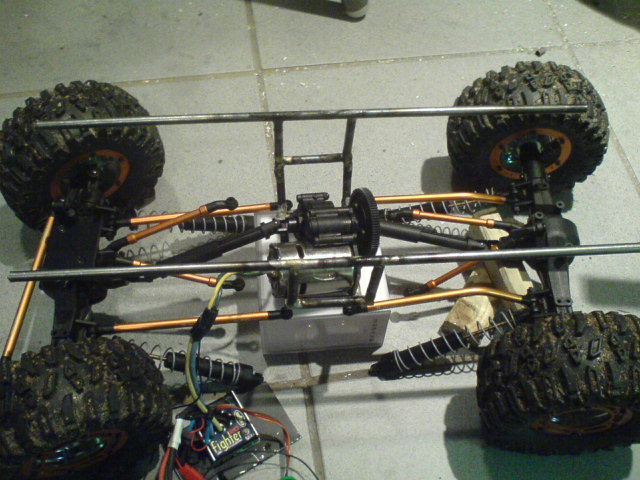

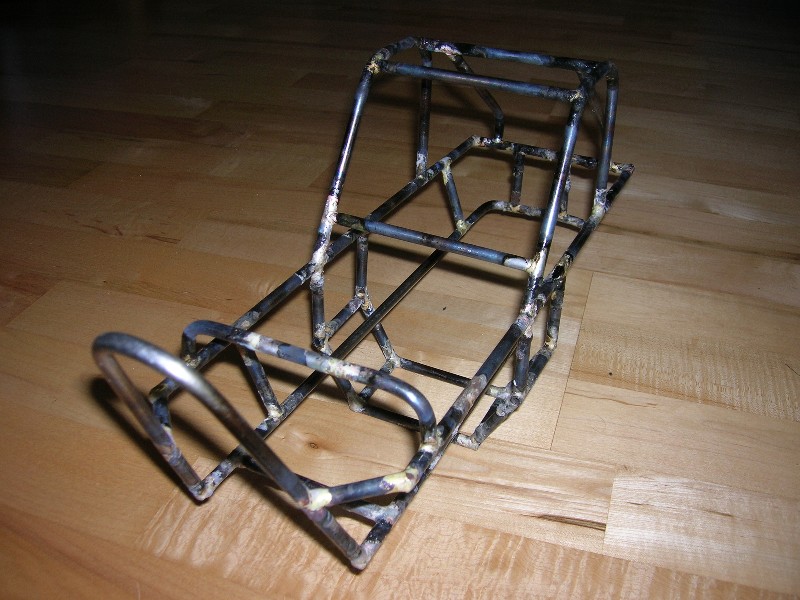

Komm grad ausm Keller und hab hier zwei aktuelle Bilder des Rahmens

MfG
Knuff

Ja,ich verwende das ganze Zeug von meim AX10 wieder.Ich will nur versuchen das ganze orangene Zeug weg zu bekommen

MfG
Knuff

Bist dir sicher,dass das mit Sandstrahln geht?Habs noch nie ausprobiert.Nich dass dann das ganze aluteil weg ist

MfG
Knuff
